KEL-SCDP-TR 25
| 訂貨號 | 44070 |
| EAN | 85472000 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 17 mm |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 外徑 | 39 mm |
| 圓形開孔尺寸 | 25.3 mm |
| 公制孔尺寸 | M25 |
| 線 | M25 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 1 x 5 - 17 mm |

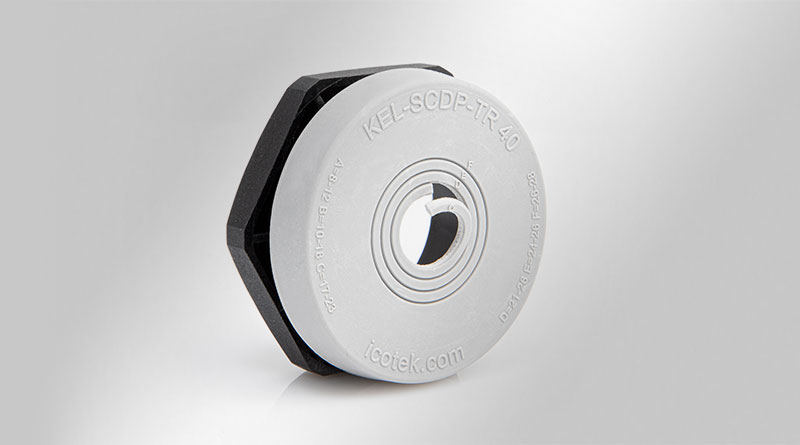

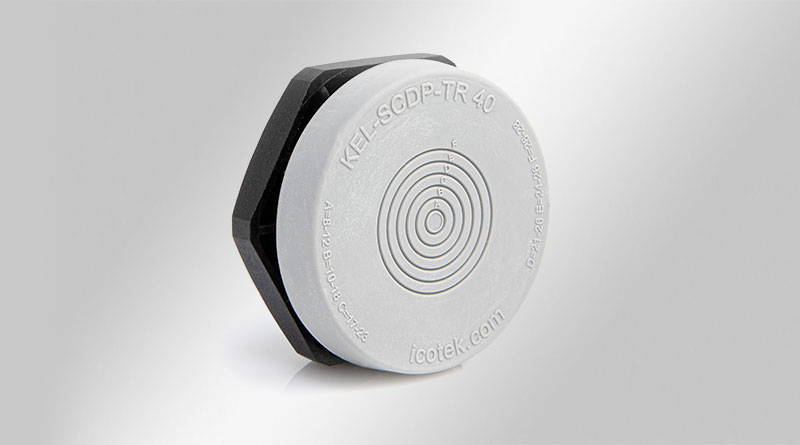

KEL-SCDP-TR | 多范圍電纜引入底板
用于直徑達52 mm的單根電纜，M25 - M63 / IP65

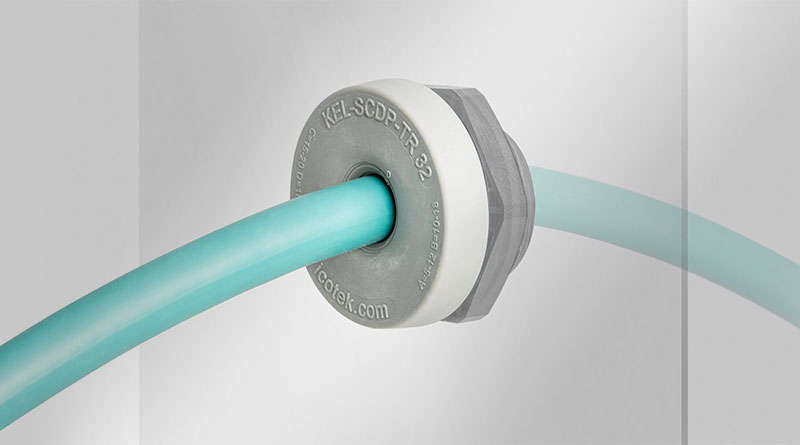

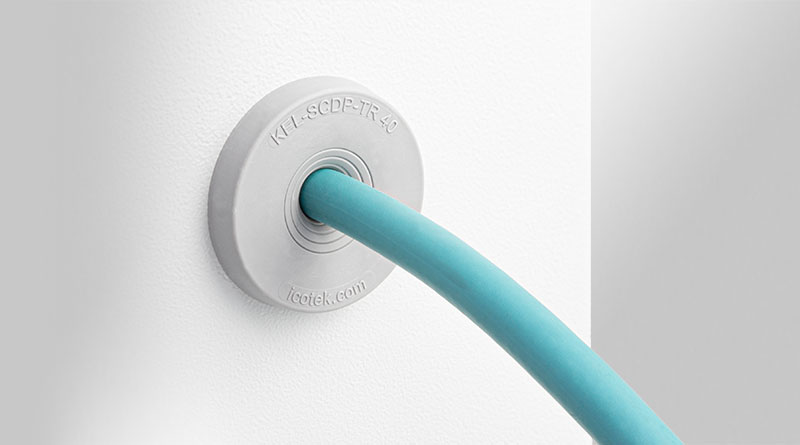

借助KEL-SCDP-TR電纜穿芯，可以按IP65的防護等級對單根電纜，軟管和導管進行布線和密封。其獨特的優勢是密封范圍大。
可以將單個圓形膜剝離掉，以適應電纜或軟管的特定直徑。 為此，僅需在環之間刺一個小孔。 然后可以取下相應的環。 剝離的區域始終是圓形的，以確保電纜/軟管周圍牢固的密封性。

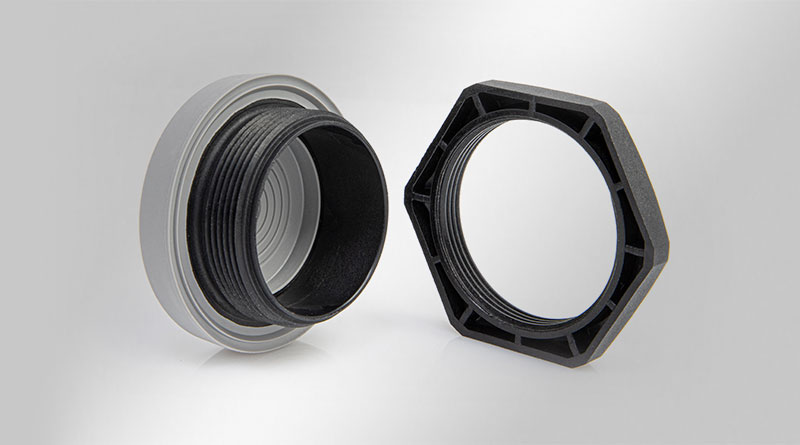

KEL-SCDP-TR系列具有匹配M25至M63公制螺紋。 因此，可以直接使用公制電纜格蘭頭的開孔。
規格
| IP防護等級（EN 60529） | IP54, IP55, IP64, IP65 |
| 溫度 | -40 C° 到 100 C° |
| 材料 | 合成橡膠 底架: 聚酰胺 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屬性 | 無硅, 無鹵 |
產品優勢
- 完美的邊緣保護和密封(IP65)
- 薄膜環可輕松剝掉
- 無需工具，快速安裝
- 六角形的螺釘含在送貨里
產品類型和尺寸
KEL-SCDP-TR 32
| 訂貨號 | 44071 |
| EAN | 4251269328954 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 23 mm |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 外徑 | 44 mm |
| 圓形開孔尺寸 | 32.3 mm |
| 公制孔尺寸 | M32 |
| 線 | M32 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 1 x 5 - 23 mm |
KEL-SCDP-TR 40
| 訂貨號 | 44072 |
| EAN | 4251269328961 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 28 mm |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 外徑 | 52 mm |
| 圓形開孔尺寸 | 40.4 mm |
| 公制孔尺寸 | M40 |
| 線 | M40 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 1 x 8 - 28 mm |
KEL-SCDP-TR 50
| 訂貨號 | 44073 |
| EAN | 4251269328978 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 38 mm |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 外徑 | 62 mm |
| 圓形開孔尺寸 | 50.4 mm |
| 公制孔尺寸 | M50 |
| 線 | M50 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 1 x 8 - 38 mm |
KEL-SCDP-TR 63|1
| 訂貨號 | 44074 |
| EAN | 4251269328985 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 52 mm |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 外徑 | 75 mm |
| 圓形開孔尺寸 | 63.4 mm |
| 公制孔尺寸 | M63 |
| 線 | M63 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 1 x 8 - 52 mm |
KEL-SCDP-TR 63|5+1
| 訂貨號 | 44078 |
| EAN | 4251269328992 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 5 |
| 電纜的最大直徑 | 52 mm |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 外徑 | 75 mm |
| 圓形開孔尺寸 | 63.4 mm |
| 公制孔尺寸 | M63 |
| 線 | M63 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 5 x 5 - 13 mm 1 x 50 - 52 mm |
你還沒發現合適的產品嗎？
請使用易科智連產品搜索器Assembly video
Convince yourself of the simple and time-saving assembly of our products.
Watch the assembly video!
只需將穿芯裝配到電纜組件上
始終可以為您找到合適尺寸的電纜引入組件及匹配的電纜穿芯！
