KEL-JUMBO 1
| 訂貨號 | 42360 |
| EAN | 4251269308550 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 65 mm |
| 長度 | 110 mm |
| 寬度 | 116 mm |
| 高度 | 35 mm |
| 安裝高度 | 35 mm |
| 開孔尺寸 | 78 × 80.5 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 7 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 1 x KTF |

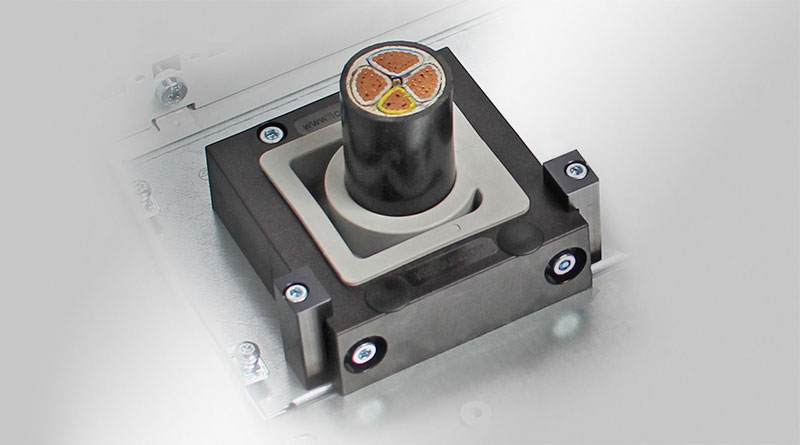

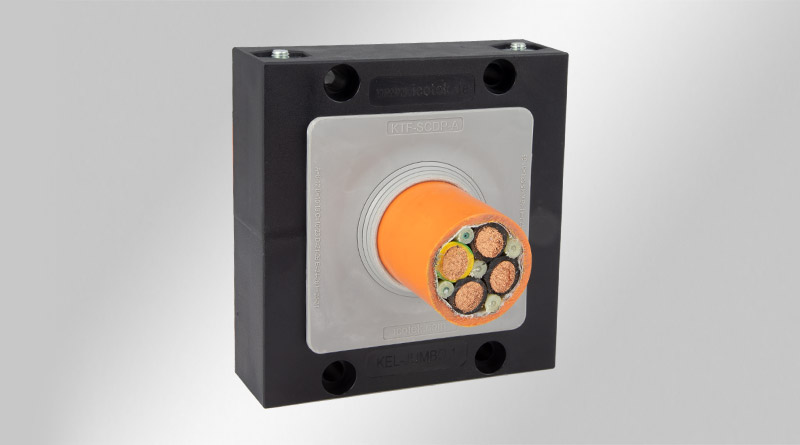

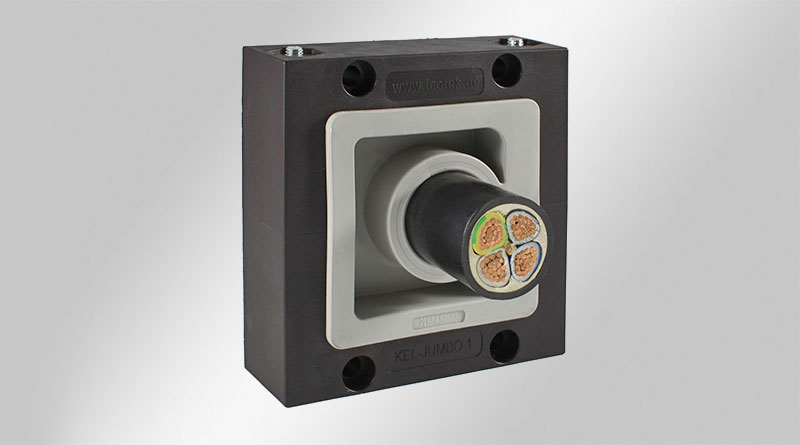

KEL-JUMBO | 可分電纜引入框架
適用于直徑達65mm的電纜 / IP54 / UL type 12
KEL-JUMBO電纜引入系統，用于安裝直徑最大為65mm的電纜，特別適合于電源電纜。
帶有柔性膜的創新穿芯設計可彎曲和調整位置，以用于更大和具有剛性的電纜的引入。
我們建議使用標準的開孔工具制作圓形開孔。
建議開孔：電纜直徑+15-20％。
扁平橡膠墊圈含在包裝盒內。
規格
| IP防護等級（EN 60529） | IP54 |
| UL Type (UL 50E) | UL Type 12 |
| 阻燃等級 | UL94-V0, 自熄滅 |
| 溫度 | -40 C° 到 140 C° |
| 材料 | 聚酰胺 |
| 安裝形式 | 用螺釘固定 |
| 屬性 | 防震, 防紫外線, 無硅, 不銹 (V2A 型), 無鹵 |
產品優勢
- 安裝的電纜直徑達到 65 mm
- 可以多角度安裝堅硬的電纜
- 系統升級改造和維護變得簡單快速
- 按照 EN 62444標準消除電纜所受應力
產品類型和尺寸
KEL-JUMBO 1 V2A
| 訂貨號 | 42360.200 |
| EAN | 4251269308567 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 65 mm |
| 長度 | 110 mm |
| 寬度 | 116 mm |
| 高度 | 35 mm |
| 安裝高度 | 35 mm |
| 開孔尺寸 | 78 × 80.5 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 7 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 1 x KTF |

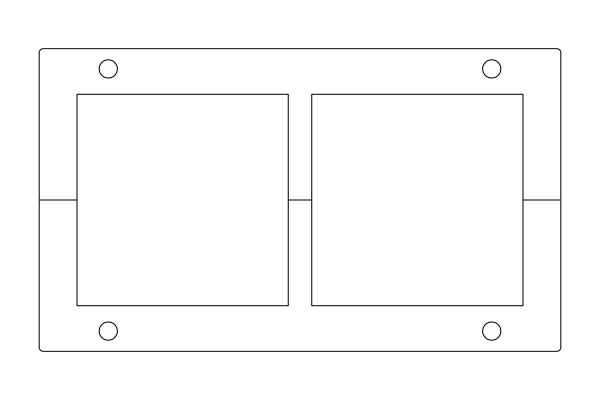

KEL-JUMBO 2
| 訂貨號 | 42350 |
| EAN | 4251269308536 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 2 |
| 電纜的最大直徑 | 65 mm |
| 長度 | 200 mm |
| 寬度 | 116 mm |
| 高度 | 35 mm |
| 安裝高度 | 35 mm |
| 開孔尺寸 | 168 × 80.5 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 7 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 2 x KTF |
KEL-JUMBO 2 V2A
| 訂貨號 | 42350.200 |
| EAN | 4251269308543 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 2 |
| 電纜的最大直徑 | 65 mm |
| 長度 | 200 mm |
| 寬度 | 116 mm |
| 高度 | 35 mm |
| 安裝高度 | 35 mm |
| 開孔尺寸 | 168 × 80.5 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 7 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 2 x KTF |
Gasket JUMBO 1
| 訂貨號 | 42361 |
| EAN | 4251269332739 |
| 包裝單位 | 1 |
| 長度 | 110.3 mm |
| 寬度 | 116.3 mm |
| 高度 | 2 mm |
| 安裝高度 | 2 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 7 mm |
| 顏色 | 黑色 |
| 適用于： | KEL-JUMBO 1 |
Gasket JUMBO 2
| 訂貨號 | 42351 |
| EAN | 4251269332722 |
| 包裝單位 | 1 |
| 長度 | 200.3 mm |
| 寬度 | 116.3 mm |
| 高度 | 2 mm |
| 安裝高度 | 2 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 7 mm |
| 顏色 | 黑色 |
| 適用于： | KEL-JUMBO 2 |
你還沒發現合適的產品嗎？
請使用易科智連產品搜索器
只需將穿芯裝配到電纜組件上
始終可以為您找到合適尺寸的電纜引入組件及匹配的電纜穿芯！
適用配件
KTF | KTF-SCDP
電纜穿芯適用于KEL-JUMBO, IP54 / UL type 12標準
大型可分式電纜穿芯適用于直徑65mm的預先裝配好的電纜。適用于KEL-JUMBO。
