KEL-DPR 24|12 bk
| 訂貨號 | 46500 |
| EAN | 4251269335303 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 12 |
| 電纜的最大直徑 | 15 mm |
| 顏色 | 黑色 |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 10.6 mm |
| 安裝高度 | 9.1 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 對于電纜直徑 | 12 x 1 - 15 mm |
KEL-DPR | 電纜引入底板
高電纜密度 / IP65

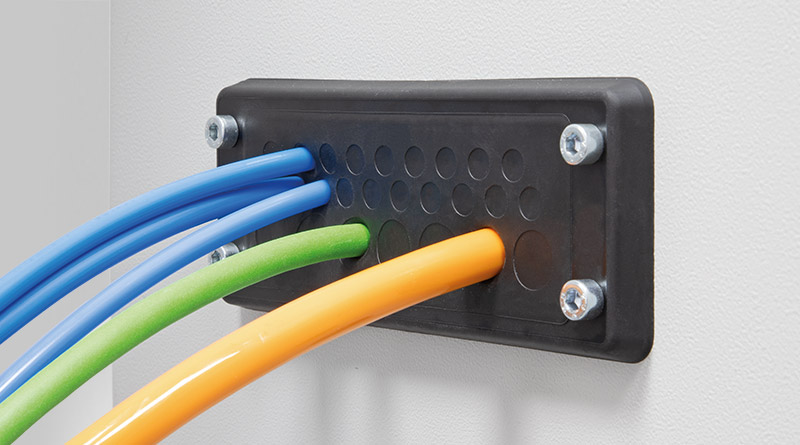

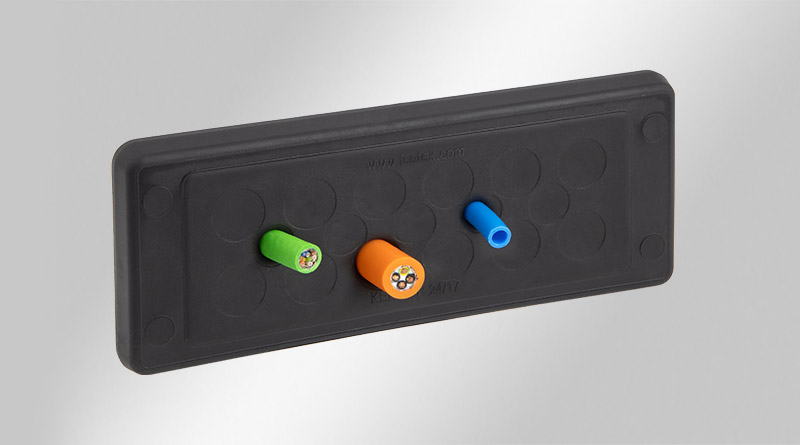

KEL-DPR 24 電纜引入底板是基于經過市場驗證的 KEL-DP 24 開發而來。使用 KEL-DPR 24，在極小空間內最多可插入 48 根 1 至 16.1 毫米的電纜，并符合 IP65 標準。

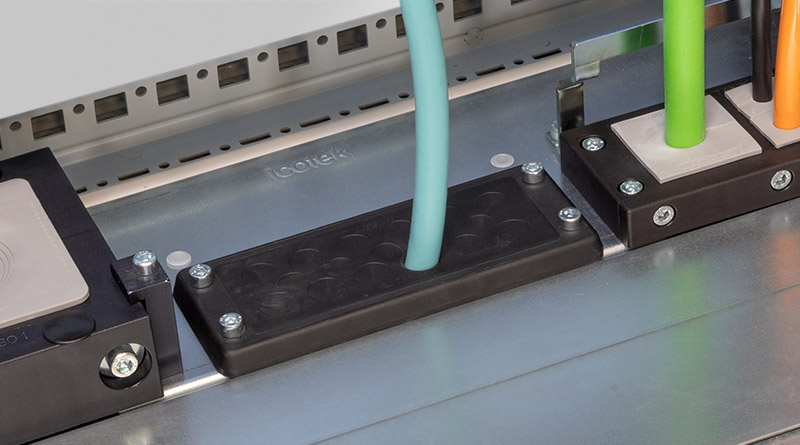

KEL-DPR 24 電纜引入底板適合 24 芯重型連接器的標準開孔。

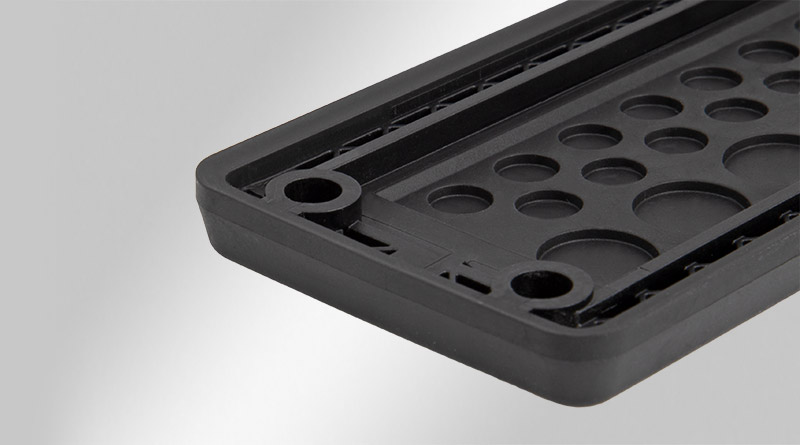

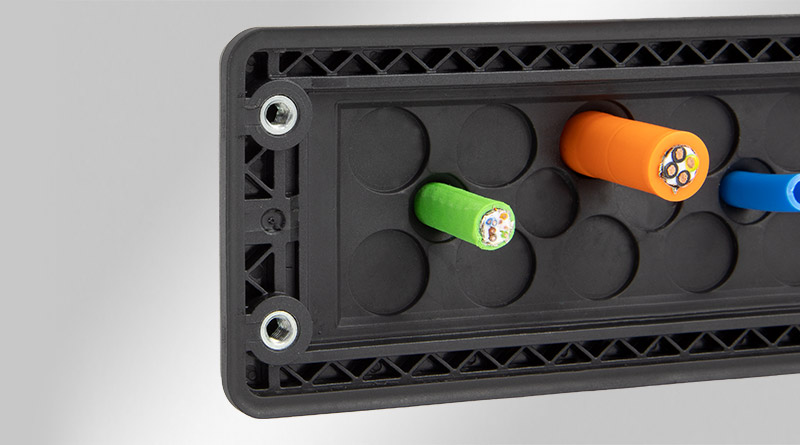

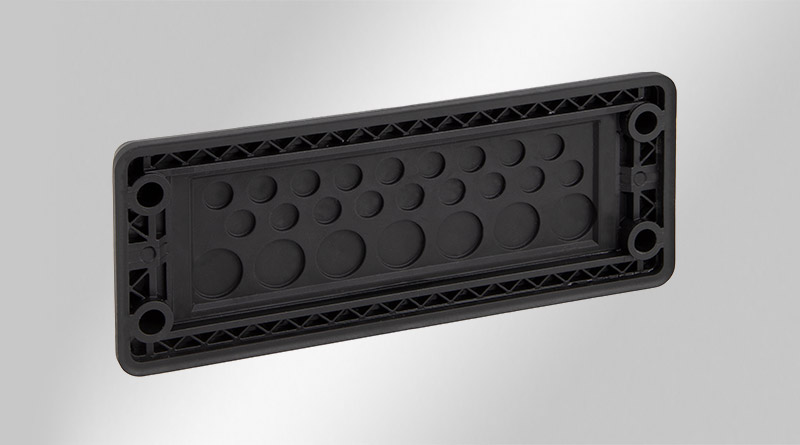

電氣和氣動線路可在幾秒鐘內組裝完畢。將相應的薄膜孔刺破，簡單插入電纜即可。KEL-DPR 還允許電纜從密封板的背面進行引入。刺破的薄膜孔可使用 ST-B 堵頭密封。
可選擇帶 M4 內螺紋襯套的版本，用于從背部進行螺栓裝配。請向我們咨詢您所需要的型號。
規格
| IP防護等級（EN 60529） | IP54, IP55, IP64, IP65 |
| 阻燃等級 | UL94-V0, 自熄滅 |
| 溫度 | -40 C° 到 90 C° |
| 材料 | 合成橡膠 底架: 聚丙烯 |
| 安裝形式 | 用螺釘固定 |
| 屬性 | 無鹵, 無硅 |
產品優勢
- 結構堅固
- 加固的薄膜具有良好的應力釋放性能
- 密封符合 IP65 標準
- 快速安裝
- 電纜可以從兩側穿過
- 安裝密度非常高
- 適用于標準開孔
- 可選配 M4 螺紋襯套
產品類型和尺寸
KEL-DPR 24|17 bk
| 訂貨號 | 46501 |
| EAN | 4251269335310 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 17 |
| 電纜的最大直徑 | 12.6 mm |
| 顏色 | 黑色 |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 10.6 mm |
| 安裝高度 | 9.1 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 對于電纜直徑 | 5 x 1 - 10.5 mm 12 x 1 - 12.6 mm |
KEL-DPR 24|25 bk
| 訂貨號 | 46502 |
| EAN | 4251269335327 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 25 |
| 電纜的最大直徑 | 12.1 mm |
| 顏色 | 黑色 |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 10.6 mm |
| 安裝高度 | 9.1 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 對于電纜直徑 | 18 x 1 - 6.5 mm 7 x 1 - 12.1 mm |
KEL-DPR 24|26 bk
| 訂貨號 | 46503 |
| EAN | 4251269335334 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 26 |
| 電纜的最大直徑 | 16.1 mm |
| 顏色 | 黑色 |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 10.6 mm |
| 安裝高度 | 9.1 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 對于電纜直徑 | 16 x 1 - 6.5 mm 4 x 1 - 12.1 mm 4 x 1 - 16.1 mm |
KEL-DPR 24|48 bk
| 訂貨號 | 46504 |
| EAN | 4251269335341 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 48 |
| 電纜的最大直徑 | 6.5 mm |
| 顏色 | 黑色 |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 10.6 mm |
| 安裝高度 | 9.1 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 對于電纜直徑 | 48 x 1 - 6.5 mm |
你還沒發現合適的產品嗎？
請使用易科智連產品搜索器組裝視頻
我們產品快捷、簡單地組裝說服您自己。
觀看組裝視頻!
只需將穿芯裝配到電纜組件上
始終可以為您找到合適尺寸的電纜引入組件及匹配的電纜穿芯！
適用配件
ST-B
用于電纜引入底板的橡膠堵頭 / UL type 12/4X*標準
ST-B堵頭用于密封各種電纜引入底板開孔處薄膜、以及KEL-DP / KEL-DPZ / KEL-DPU穿芯
適用于：
KEA
90° 電纜引入適配器，防護等級達到 IP66 / UL type 12/4X*標準

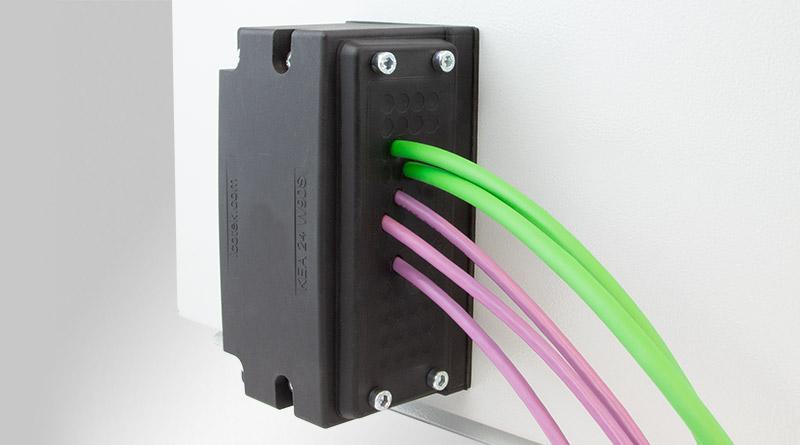

KEA 是一款多功能適配器，適用于多種電纜引入系統。該適配器允許電纜以 90° 角布線，密封等級高達 IP65。KEA 是一款多功能適配器，適用于多種電纜引入系統。該適配器允許電纜以 90° 角布線，密封等級高達 IP66。
