EMC-KEL-U 24|10
| 訂貨號 | 99400 |
| EAN | 4251269319365 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 10 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 10 x EMC-KT 小 |
-
產品
?
EMC 電纜引入系統
?

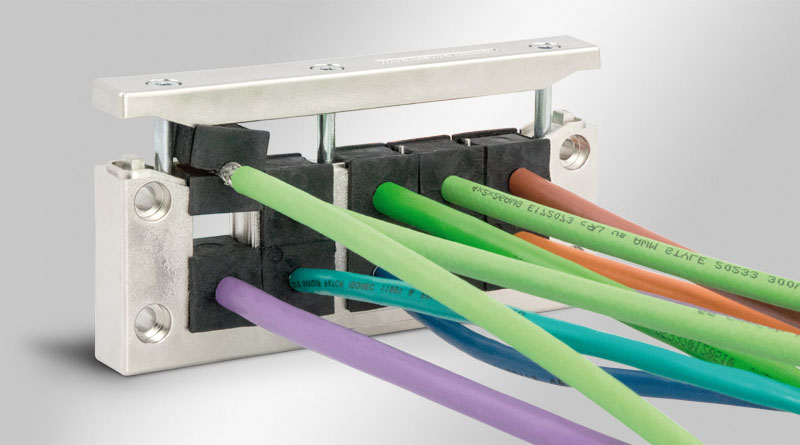

EMC-KEL-U | 可分EMC電纜引入框架
EMC-KEL-U | 可分EMC電纜引入框架
用于帶連接器的屏蔽電纜
EMC電纜引入框架EMC-KEL基于KEL-U和KEL-E。由于具有導電涂層，可以輕松消除控制柜中的電磁干擾。

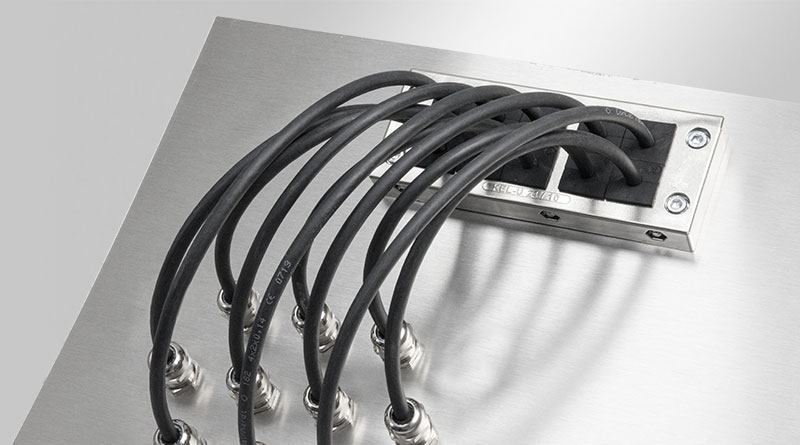

EMC電纜引入框架易于安裝。電纜穿芯放入框架隔層內，并在組裝過程中保持可靠的穩定性。
EMC-KEL-U框架與16針和24針標準重載連接器的開孔尺寸完全匹配。 可以選擇36mm或46mm高的開孔，具體取決于現場需求。
單排版本EMC-KEL-E特別適用于扁平連接器。 小型框架非常適合狹小空間的應用。
在EMC-KEL和金屬機柜壁之間安裝一個導電墊圈（隨附）。 機柜表面相應安裝位置必須去除油漆！
規格
| 阻燃等級 | UL94-HB |
| 溫度 | -40 C° 到 140 C° |
| 材料 | 聚酰胺，高傳導涂層 |
| 安裝形式 | 用螺釘固定 |
| 屬性 | 防震 |
產品優勢
- 傳導干擾和場約束干擾都可以可靠地轉移
- 耐刮表面
- 接觸電纜屏蔽超過360°
- EMC電纜穿芯完全由導電合成橡膠制成
- 高安裝密度，廣泛的框架和穿芯型號可供選擇
- 非常好的耗散值
- 根據EMC緊密性有良好的屏蔽效果
產品類型和尺寸
EMC-KEL-U 24|4
| 訂貨號 | 99401 |
| EAN | 4251269319372 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 2 x EMC-KT 小, 2 x EMC-KT 大 |
EMC-KEL-U 16|8
| 訂貨號 | 99402 |
| EAN | 4251269319389 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 8 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 120 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 8 x EMC-KT 小 |
EMC-KEL-E5
| 訂貨號 | 99422 |
| EAN | 4251269319402 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 5 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 147 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 112 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 5 x EMC-KT 小 |
EMC-KEL-E3
| 訂貨號 | 99420 |
| EAN | 4251269319396 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 3 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 98 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 65 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 3 x EMC-KT 小 |
EMC墊片24
| 訂貨號 | 98047 |
| EAN | 4251269322655 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 145 mm |
| 寬度 | 56 mm |
| 高度 | 2.5 mm |
| 安裝高度 | 2.5 mm |
| 螺釘?shù)闹睆?/td> | 6 mm |
有存貨
