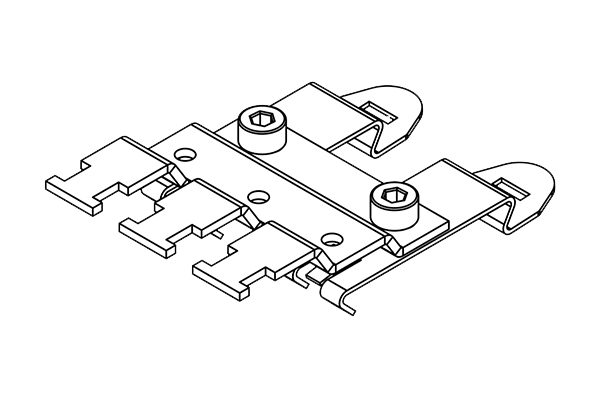

SF|RLFZ (x3)
| 訂貨號 | 38105 |
| EAN | 4251269305856 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽夾類型 | SKL |
| 屏蔽接地端子的數量 | 3 |
| 電纜的數量 | 3 |
| 長度 | 41.2 mm |
| 張緊力按照 | 是 |
| 寬度 | 70.7 mm |
| 高度 | 15.4 mm |

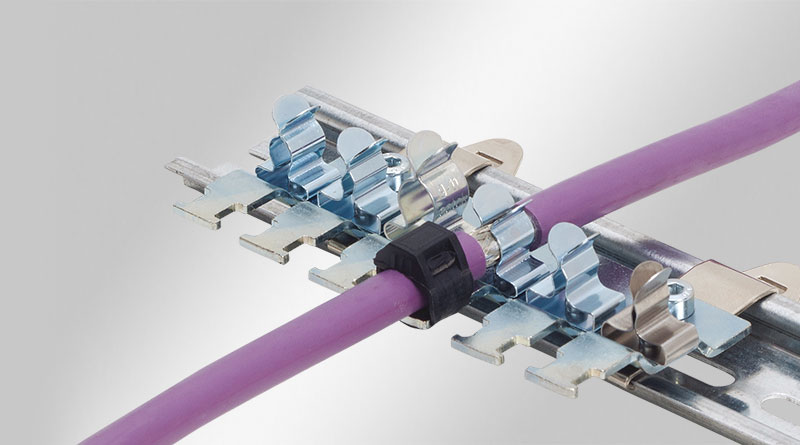

EMC屏蔽夾排組，用于35 mm H型DIN導軌，通過卡扣式結構固定
帶應力釋放功能組件
使用EMC接地組合時，必須將多根電纜的屏蔽層連接到地電位。它們易于使用，并且可以在狹小的空間內有效接地并消除多達12根電纜的應力。有多種不同的組合，用戶最多可配置12個SKL屏蔽夾，這些屏蔽夾直接安裝在組件的表面，以確保緊密連接。
可以使用扎帶固定電纜護套， 以滿足EN 62444的應力消除。
可以安裝以下所列的EMC屏蔽夾：
SKL 1.5-3 | SKL 3-6 | SKL 6-8 | SKL 8-11
SKL屏蔽夾排成一排，以節省空間。
屏蔽排組可安裝到35 mm DIN導軌上。
規格
| 材料 | 屏蔽夾: 彈簧鋼，鍍鋅 咬合腳: 彈簧鋼 腳托架: 鋼，鍍鋅 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屬性 | 防震 |
產品優勢
- 電纜屏蔽的最佳接觸面積
- 屏蔽接觸和應力釋放功能分開
- 容易安裝和拆卸
- 持續不斷地在電纜屏蔽層上施加壓力，不需要對壓力作出調整
- 防震，無需維護
- 優化的設計可以更加節省使用空間
- 可以設計特殊的排組以符合客戶的需求
產品類型和尺寸

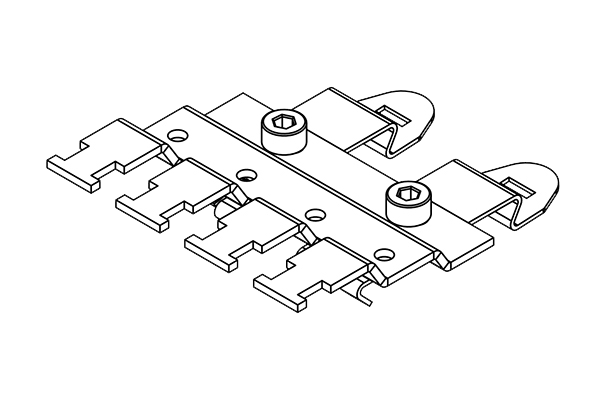

SF|RLFZ (x4)
| 訂貨號 | 38110 |
| EAN | 4251269305863 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽夾類型 | SKL |
| 屏蔽接地端子的數量 | 4 |
| 電纜的數量 | 4 |
| 長度 | 56.8 mm |
| 張緊力按照 | 是 |
| 寬度 | 70.7 mm |
| 高度 | 15.4 mm |

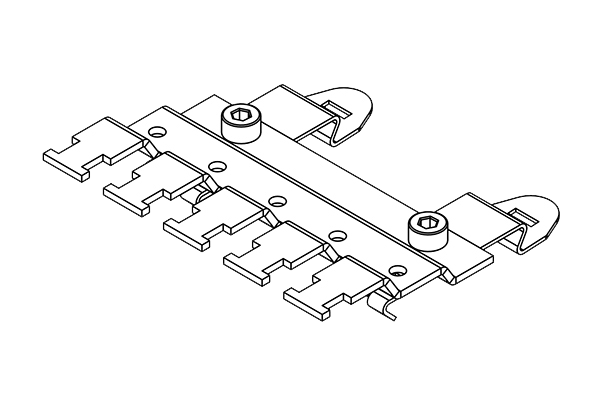

SF|RLFZ (x5)
| 訂貨號 | 38115 |
| EAN | 4251269305870 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽夾類型 | SKL |
| 屏蔽接地端子的數量 | 5 |
| 電纜的數量 | 5 |
| 長度 | 72.4 mm |
| 張緊力按照 | 是 |
| 寬度 | 70.7 mm |
| 高度 | 15.4 mm |

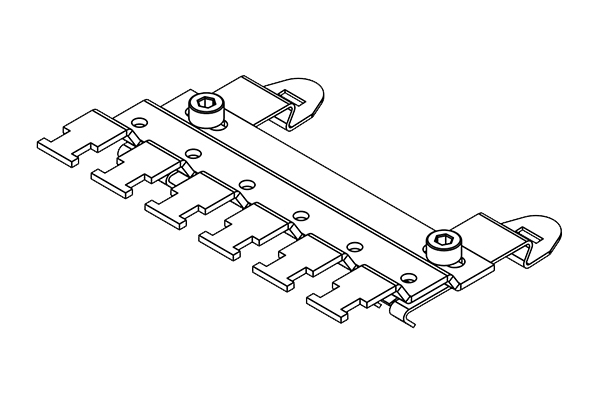

SF|RLFZ (x6)
| 訂貨號 | 38120 |
| EAN | 4251269305887 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽夾類型 | SKL |
| 屏蔽接地端子的數量 | 6 |
| 電纜的數量 | 6 |
| 長度 | 88 mm |
| 張緊力按照 | 是 |
| 寬度 | 70.7 mm |
| 高度 | 15.4 mm |

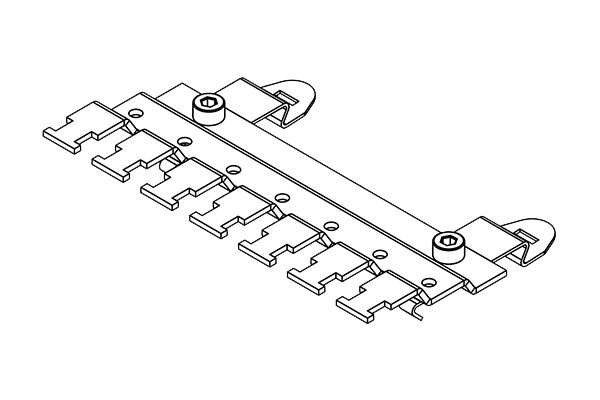

SF|RLFZ (x7)
| 訂貨號 | 38125 |
| EAN | 4251269305894 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽夾類型 | SKL |
| 屏蔽接地端子的數量 | 7 |
| 電纜的數量 | 7 |
| 長度 | 103.6 mm |
| 張緊力按照 | 是 |
| 寬度 | 70.7 mm |
| 高度 | 15.4 mm |

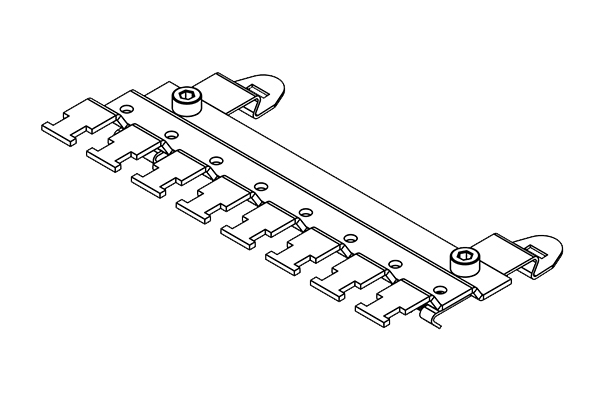

SF|RLFZ (x8)
| 訂貨號 | 38130 |
| EAN | 4251269305900 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽夾類型 | SKL |
| 屏蔽接地端子的數量 | 8 |
| 電纜的數量 | 8 |
| 長度 | 119.2 mm |
| 張緊力按照 | 是 |
| 寬度 | 70.7 mm |
| 高度 | 15.4 mm |

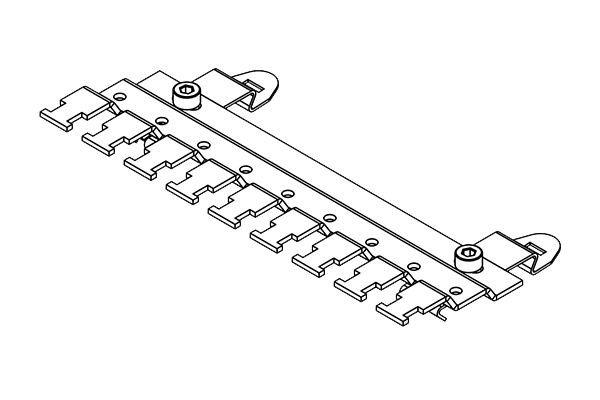

SF|RLFZ (x9)
| 訂貨號 | 38135 |
| EAN | 4251269305917 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽夾類型 | SKL |
| 屏蔽接地端子的數量 | 9 |
| 電纜的數量 | 9 |
| 長度 | 134.8 mm |
| 張緊力按照 | 是 |
| 寬度 | 70.7 mm |
| 高度 | 15.4 mm |

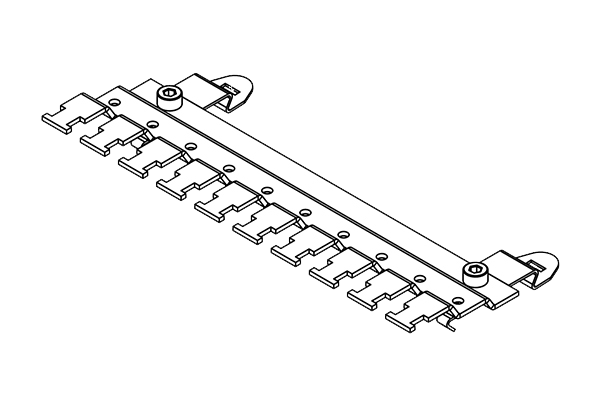

SF|RLFZ (x10)
| 訂貨號 | 38140 |
| EAN | 4251269305924 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽夾類型 | SKL |
| 屏蔽接地端子的數量 | 10 |
| 電纜的數量 | 10 |
| 長度 | 150.4 mm |
| 張緊力按照 | 是 |
| 寬度 | 70.7 mm |
| 高度 | 15.4 mm |

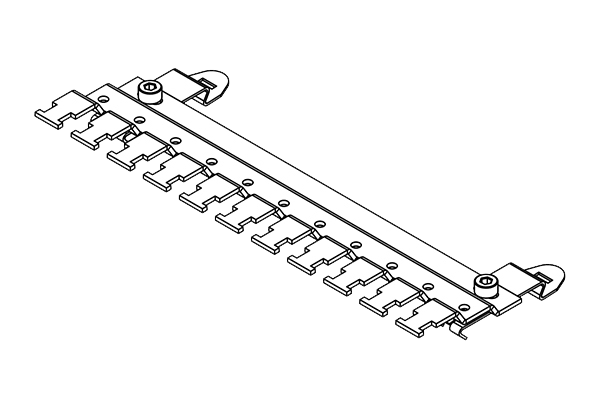

SF|RLFZ (x11)
| 訂貨號 | 38145 |
| EAN | 4251269305931 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽夾類型 | SKL |
| 屏蔽接地端子的數量 | 11 |
| 電纜的數量 | 11 |
| 長度 | 166 mm |
| 張緊力按照 | 是 |
| 寬度 | 70.7 mm |
| 高度 | 15.4 mm |

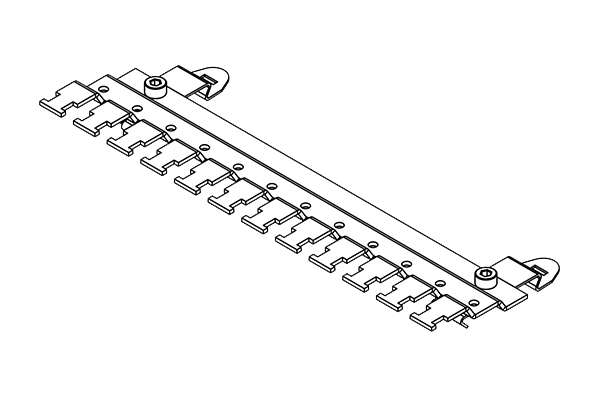

SF|RLFZ (x12)
| 訂貨號 | 38150 |
| EAN | 4251269305948 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽夾類型 | SKL |
| 屏蔽接地端子的數量 | 12 |
| 電纜的數量 | 12 |
| 長度 | 181.6 mm |
| 張緊力按照 | 是 |
| 寬度 | 70.7 mm |
| 高度 | 15.4 mm |
