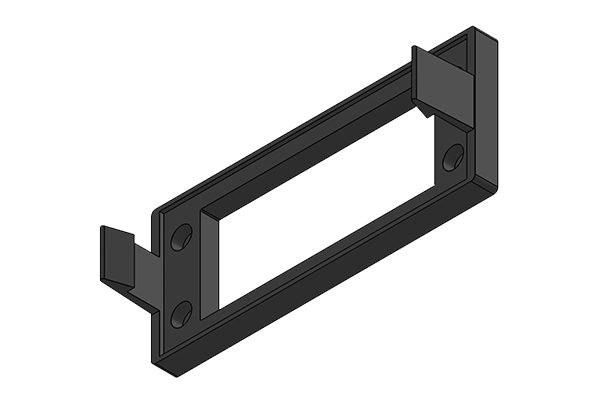

KEL-SNAP 24
| 訂貨號 | 42042 |
| EAN | 4251269307652 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 155 mm |
| 寬度 | 64 mm |
| 高度 | 38 mm |
| 安裝高度 | 38 mm |
| 開孔尺寸 | 112 × 46 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.5 mm |
| 適用于： | KEL 24, KEL-U 24, KEL-QUICK 24, KEL-FA 24, KEL-FG-A |

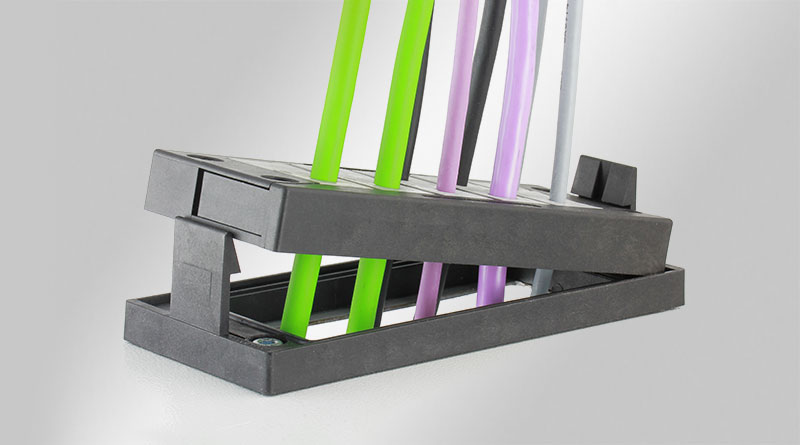

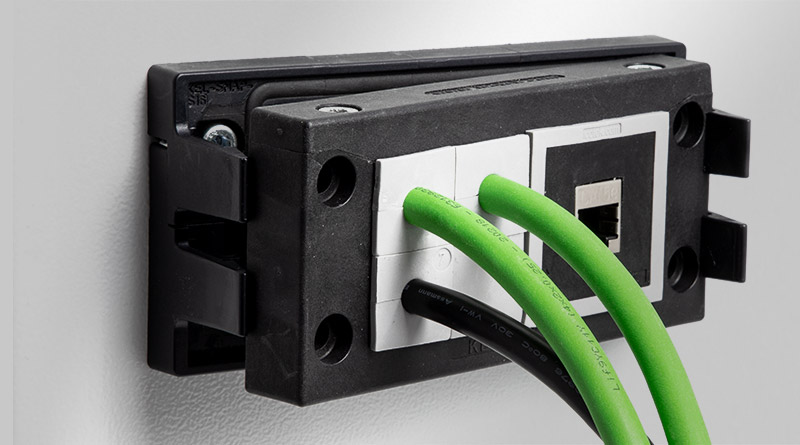

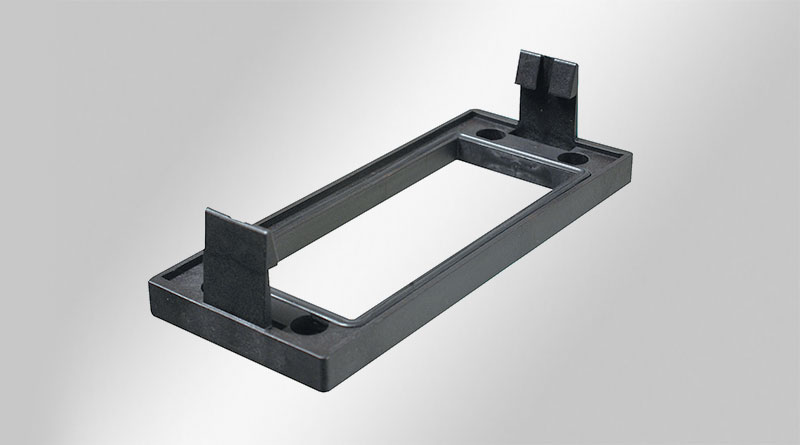

KEL-SNAP | 安裝底座
適用于免工具快速安裝的框架/ IP54 / UL type 12*

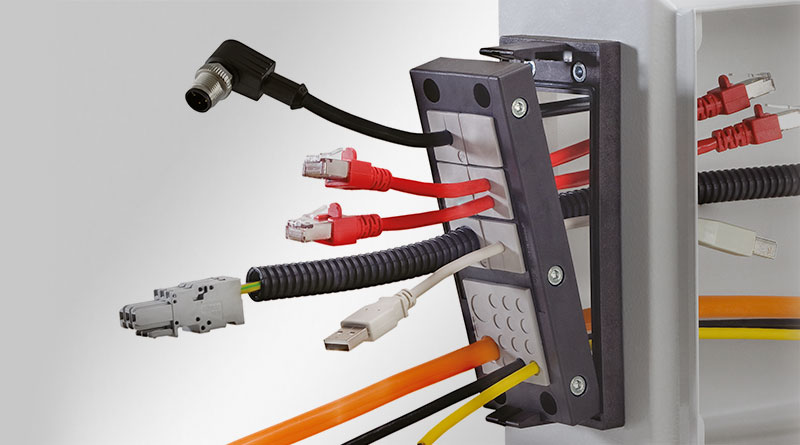

易科智連 KEL-SNAP 框架可作為KEL / KEL-U / KEL-QUICK / KEL-FG-A電纜引入系統的快速卡入組件。交付時，控制面板，機柜或機器可以配備KEL-SNAP框架，從而在安裝時可以輕松卡入KEL框架。 非常適合需要大量維護的機箱或后續安裝的機箱。
易科智連將提供各種尺寸的KEL-SNAP底座，以及KEL-SNAP-S可拆分版本底座。
也可以選擇46mm的開孔替代36mm開孔。因此，可以使用預制的多針連接器。
密封板BPK-SNAP用于封閉預先組裝的KEL-SNAP框架的開孔。
* KEL-SNAP-S 系列和 KEL-SNAP 24-E / KEL-SNAP 24-MT 除外
規格
| IP防護等級（EN 60529） | IP54 |
| UL Type (UL 50E) | UL Type 12 |
| 阻燃等級 | UL94-V0, 自熄滅 |
| 溫度 | -40 C° 到 140 C° |
| 材料 | 聚酰胺 |
| 安裝形式 | 用螺釘固定 |
| 屬性 | 無硅, 無鹵 |
產品優勢
- 如需維修的話，可以輕松拆卸和組裝電纜引入框架
- 開孔工具與KEL框架一樣(除了KEL-SNAP-B)
- 一體化的穿芯
- 對于預先組裝的電纜線束可以快速輕松的布線

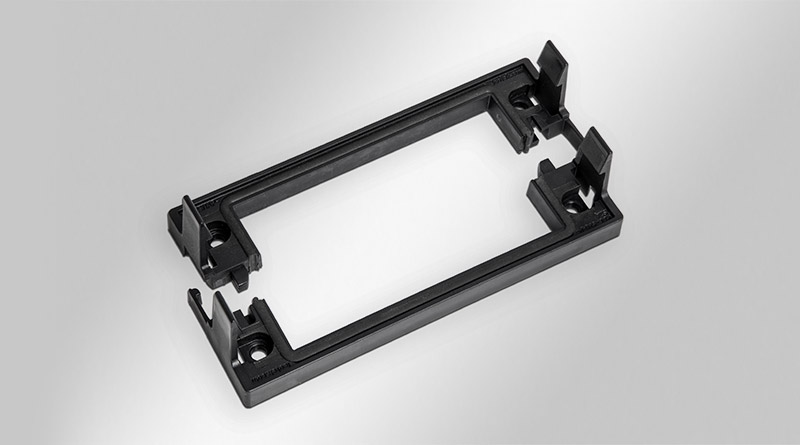

- KEL-SNAP-S: 提供后續組裝的可能性

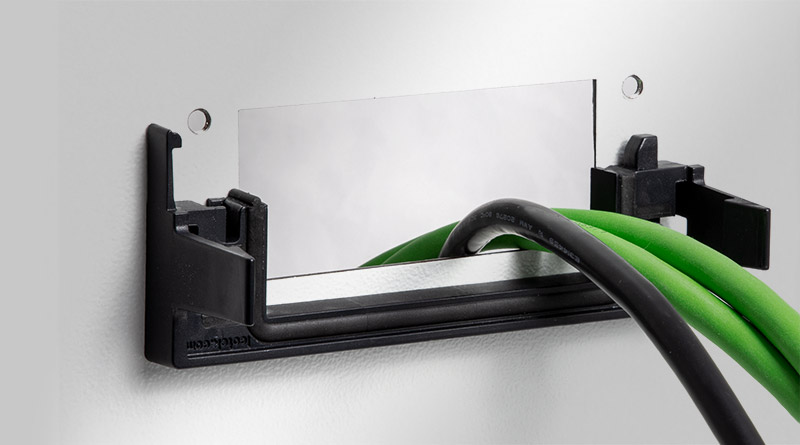

- KEL-SNAP-S: 安裝時無需將已經穿過開口的電纜斷開，可分式底座可以直接將穿過的電纜扣在中間。
產品類型和尺寸

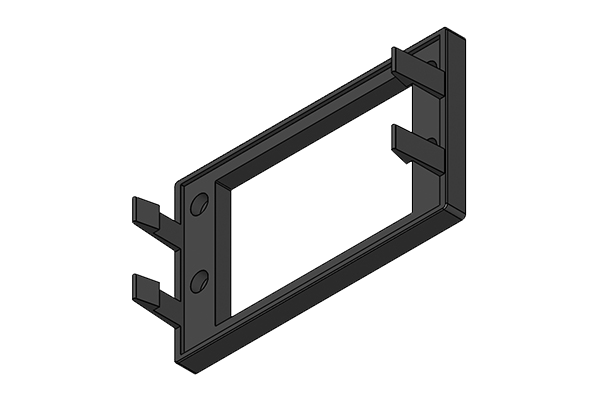

KEL-SNAP 24-E
| 訂貨號 | 42044 |
| EAN | 4251269307669 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 155 mm |
| 寬度 | 89 mm |
| 高度 | 38 mm |
| 安裝高度 | 38 mm |
| 開孔尺寸 | 112 × 66 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.5 mm |
| 適用于： | KEL 24-E |

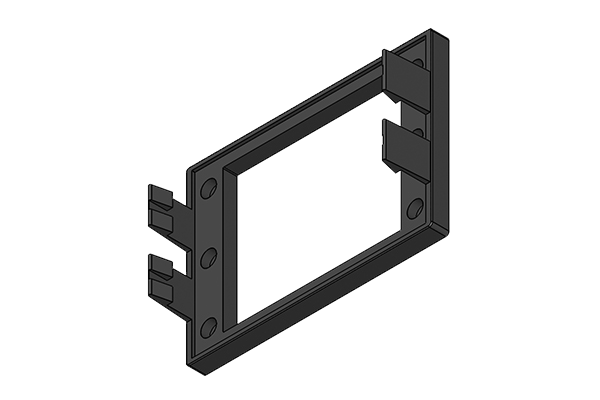

KEL-SNAP 24-MT
| 訂貨號 | 42046 |
| EAN | 4251269307676 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 155 mm |
| 寬度 | 108 mm |
| 高度 | 38 mm |
| 安裝高度 | 38 mm |
| 開孔尺寸 | 112 × 82 mm |
| 螺釘孔的數量 | 6 |
| 螺釘的直徑 | 5.5 mm |
| 適用于： | KEL 24-MT |

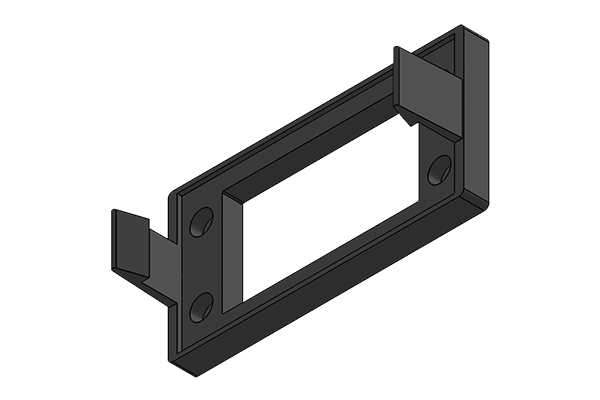

KEL-SNAP 16
| 訂貨號 | 42040 |
| EAN | 4251269307645 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 128 mm |
| 寬度 | 64 mm |
| 高度 | 38 mm |
| 安裝高度 | 38 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.5 mm |
| 適用于： | KEL 16, KEL-U 16, KEL-FA 16, KEL-QUICK 16 |

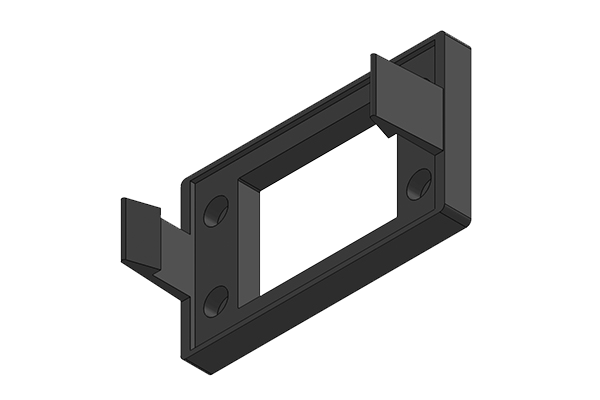

KEL-SNAP 10
| 訂貨號 | 42039 |
| EAN | 4251269307638 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 108 mm |
| 寬度 | 64 mm |
| 高度 | 38 mm |
| 安裝高度 | 38 mm |
| 開孔尺寸 | 65 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.5 mm |
| 適用于： | KEL 10, KEL-U 10, KEL-FA 10, KEL-QUICK 10 |

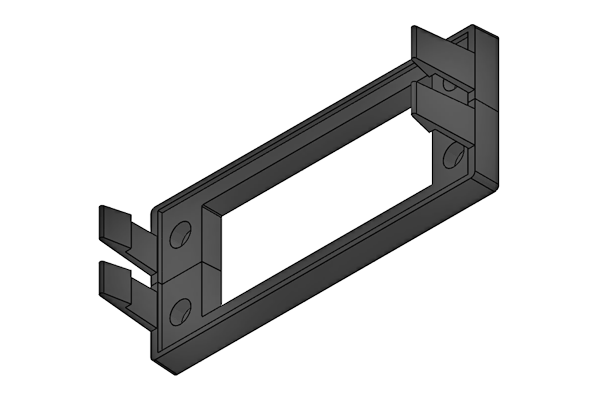

KEL-SNAP-S 24
| 訂貨號 | 42060 |
| EAN | 4251269323720 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 155 mm |
| 寬度 | 64 mm |
| 高度 | 38 mm |
| 安裝高度 | 38 mm |
| 開孔尺寸 | 112 × 46 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.5 mm |
| 適用于： | KEL 24, KEL-U 24, KEL-QUICK 24, KEL-FA 24, KEL-FG-A |

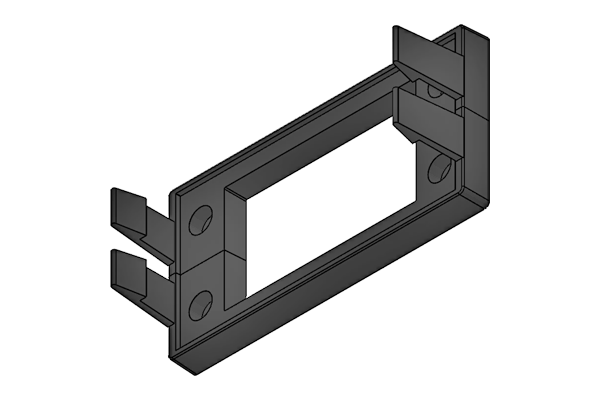

KEL-SNAP-S 16
| 訂貨號 | 42061 |
| EAN | 4251269323737 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 128 mm |
| 寬度 | 64 mm |
| 高度 | 38 mm |
| 安裝高度 | 38 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.5 mm |
| 適用于： | KEL 16, KEL-U 16, KEL-FA 16, KEL-QUICK 16 |

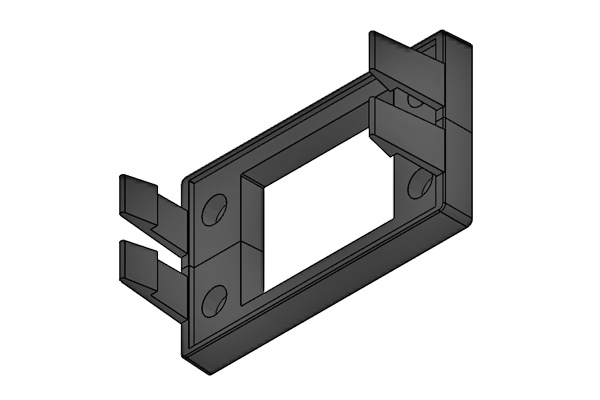

KEL-SNAP-S 10
| 訂貨號 | 42062 |
| EAN | 4251269323744 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 108 mm |
| 寬度 | 64 mm |
| 高度 | 38 mm |
| 安裝高度 | 38 mm |
| 開孔尺寸 | 65 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.5 mm |
| 適用于： | KEL 10, KEL-U 10, KEL-FA 10, KEL-QUICK 10 |
