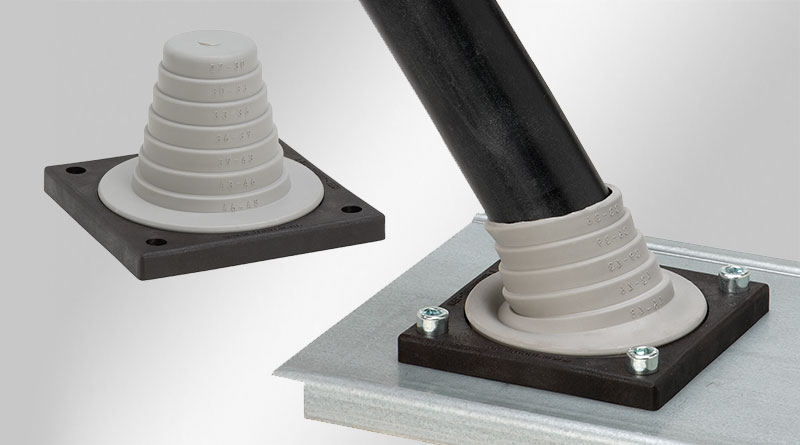

El KEL-JUMBO flex es un cono pasacables flexible, para cables sin conectores, con un diámetro desde 27 hasta 68 mm.
Gracias a la flexibilidad y forma piramidal única, la entrada de cables y el posicionamiento flexible es mucho más fácil, comparado con el uso de prensaestopas convencionales. La serie KEL-JUMBO flex ha sido desarrollada para la entrada de gruesos cables de alimentación en los armarios.
Se recomienda a?adir un sistema de antitracción adicional para cables, como parte de la instalación.
Corte de los conos de KEL-JUMBO flex: diámetro del cable menor del 25%. Los diámetros correspondientes están marcados en el inserto.
| Protección IP (EN 60529) | IP54 |
| attr.UL Type | UL Type 12 |
| Combustibilidad | UL94-V0, autoextinguible |
| Temperatura de funcionamiento | -40 C° hasta 100 C° |
| Material | Elastómero Marco base: Poliamida |
| Opciones de montaje | Montaje con tornillos |
| Propiedades | Libre de halógenos, Libre de silicona |
| Ref. | 42614 |
| EAN | 4251269309021 |
| Unidad de embalaje | 1 |
| Opciones de montaje | Montaje con tornillos |
| Para número máximo de cables | 1 |
| Máximo diámetro del cable | 48 mm |
| Color | gris (similar RAL 7035) |
| Largo | 88 mm |
| Ancho | 88 mm |
| Altura | 62 mm |
| Altura de montaje | 62 mm |
| Recorte circular | 57,6 mm |
| Número de agujeros para tornillos | 4 |
| Diámetro de los agujeros del tornillo | 6,9 mm |
| Rango de sujeción | 1 x 27 - 48 mm |
| Ref. | 42616 |
| EAN | 4251269309038 |
| Unidad de embalaje | 1 |
| Opciones de montaje | Montaje con tornillos |
| Para número máximo de cables | 1 |
| Máximo diámetro del cable | 68 mm |
| Color | gris (similar RAL 7035) |
| Largo | 88 mm |
| Ancho | 88 mm |
| Altura | 62 mm |
| Altura de montaje | 62 mm |
| Recorte circular | 75,5 mm |
| Número de agujeros para tornillos | 4 |
| Diámetro de los agujeros del tornillo | 6,9 mm |
| Rango de sujeción | 1 x 47 - 68 mm |
