Teilbare Kabeleinführung mit 3A / 4A Anschluss / IP65 / UL Type 12
Das modulare Interface-System (MIS) ist eine teilbare Kabeleinführung für Leitungen mit und ohne Stecker in Kombination mit Industriesteckverbindern 3A oder 4A.
? MIS-
Produkte?IMAS-CONNECT? Adaptersysteme für Steckverbinder
IMAS-CONNECT?
Adaptersysteme für Keystone-Module, PushPull Anschlusstechnik & diverse Industrie-Steckverbinder

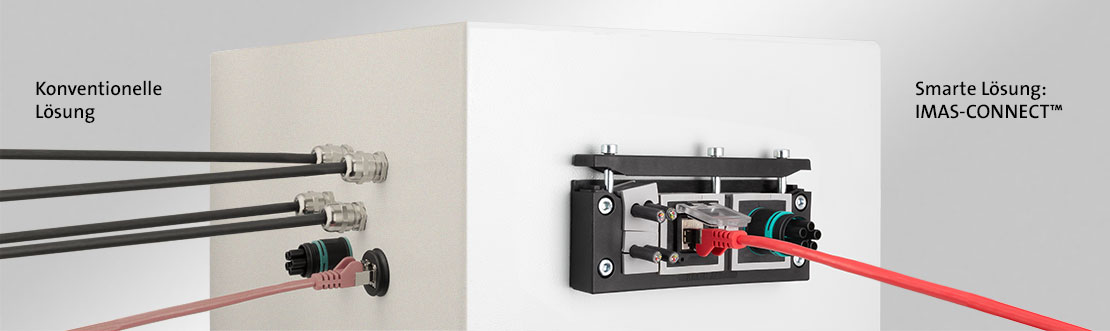

IMAS-CONNECT? ist ein durchg?ngig modulares Adaptersystem zur Aufnahme von Keystone-Modulen, PushPull Anbaugeh?usen, Industriesteckverbindern, Rundsteckverbindern, Schlauchverschraubungen, Druckausgleichselementen und vielem mehr. Durch den Einsatz des Adapter-Systems wird die teilbare Kabeleinführung zum Hybridsystem. Mehr erfahren
Kostenloses Musterpaket bestellenAdaptersysteme auf Basis KT-Tüllen
Adaptertülle für KEL, für 3A oder 4A Steckereins?tze, IP65
Adaptertülle auf Basis der KT Kabeltülle zur Integration von 3A und 4A Steckverbindern.
? AT-HA
Adaptertüllen für KEL mit Innengewinde M5 - M25, IP65/IP66 / UL Type 12
Adaptertüllen auf Basis der KT Kabeltüllen mit metrischem Innengewinde.
? AT-M | AT-K-M
Adaptertüllen für KEL mit Innengewinde 1/8" - 1/4" (BSP), IP66
Adaptertüllen auf Basis der KT Kabeltüllen mit Whitworth Rohrgewinde nach DIN ISO 227-1.
Adaptertüllen für KEL, für Keystone-Module, mit Schutzklappe, IP54 / UL Type 12
Adaptertülle mit Schutzklappe auf Basis der KT Kabeltülle zur Integration aller g?ngigen Keystone-Module.
? AT-KS-AK
Adaptertüllen für KEL, für Keystone-Module
Adaptertülle auf Basis der KT Kabeltülle zur Integration aller g?ngigen Keystone-Module.
? AT-KS
Adaptertülle für KEL, für PushPull Anschlusstechnik, IP65
Adaptertülle auf Basis der KT Kabeltülle zur Integration von PushPull Steckverbindern.
? AT-PP
Adaptertülle für KEL, für M23 Vierkantflansch, IP65
Adaptertülle auf Basis der KT Kabeltülle zur Integration von Vierkantflanschen 19,8 x 19,8 mm (M23).
? AT-FL
Adaptertüllen für KEL, für Sonderl?sungen, IP65 / UL Type 12
Geschlossene Adaptertülle auf Basis der KT Kabeltüllen für Sonderbohrungen (z.B. für Flanschbuchsen).
? AT-B
Teilbare Kabeleinführungen, IP54 - IP66
Teilbare Kabeleinführungsleisten für konfektionierte Leitungen (für Ausbrüche schwerer mehrpoliger Industriesteckverbinder).
Der praktische icotek Baugruppen-/Produktkonfigurator
Stellen Sie sich Ihre teilbare Kabeleinführung oder Kabelverschraubung online selber zusammen!
Adaptertüllen für QUICK-Systeme
Adaptertüllen für KEL-QUICK mit Innengewinde M5 - M25, IP54
Adaptertüllen auf Basis der QT Kabeltüllen mit metrischem Innengewinde oder Zollgewinde.
? QT-AT-M | QT-AT-K-M
Adaptertüllen für KEL-QUICK, für Keystone-Module, mit Schutzklappe, IP54
Adaptertülle mit Schutzklappe auf Basis der QT Kabeltülle zur Integration aller g?ngigen Keystone-Module.
? QT-AT-KS-AK
Adaptertüllen für KEL-QUICK, für Keystone-Module
Adaptertülle auf Basis der QT Kabeltülle zur Integration aller g?ngigen Keystone-Module.
? QT-AT-KS
Adaptertülle für KEL-QUICK, für PushPull Anschlusstechnik, IP54
Adaptertülle auf Basis der QT Kabeltülle zur Integration von PushPull Steckverbindern.
? QT-AT-PP
Adaptertülle für KEL-QUICK, für M23 Vierkantflansch, IP54
Adaptertülle auf Basis der QTT Kabeltülle zur Integration von Vierkantflanschen 19,8 x 19,8 mm (M23).
? QT-AT-FL
Adaptertüllen für KEL-QUICK, für Sonderl?sungen, IP54
Geschlossene Adaptertülle auf Basis der QT Kabeltüllen gro? für Sonderbohrungen (z.B. für Flanschbuchsen).
? QT-AT-B
Teilbare Kabeleinführung, werkzeuglose Montage, IP54 / UL Type 12
Teilbare IP54 Kabeleinführung für das QT-Tüllensystem zur werkzeuglosen Montage. Passend auf Ausbrüche schwerer Steckverbinder. Ein- oder zweireihige Bauweise.
? KEL-QUICK | KEL-QUICK-E
Kabelverschraubung, kompakt, rastbar, teilbar, M16-M50, IP54
Kompakte Kabelverschraubung für das QT-Tüllensystem zur werkzeuglosen Montage durch Einrasten.
? QVT-CLICKZubeh?r
Steckergeh?use & Eins?tze 3A / 4A
Steckergeh?use & Eins?tze 3A / 4A für die teilbare Kabeleinführung MIS und die Ataptertülle AT-HA.
? Steckergeh?use & Eins?tze 3A / 4A
Druckausgleichselement mit Gewinde, IP68
Druckausgleichselement mit Gewinde M12 x 1,5 zur Vermeidung von Kondenswasser in hoch abgedichteten Geh?usen (IP68).
? PCE
Pneumatik-Schottkupplungen & Schottverschraubungen
Pneumatik-Schottkupplungen & Schottverschraubungen sind auch einzeln für den Einsatz mit den Adaptertüllen erh?ltlich.
? Pneumatik-Kupplungen
Keystone-Module
Keystone-Module sind auch einzeln für den Einsatz mit den Adaptertüllen erh?ltlich.
? Keystone-ModuleInfo-Guide – Alles Wichtige zu unseren Adaptertüllen!
Das neue Adapter-System IMAS-CONNECT? von icotek ist ein durchg?ngig modular aufgebautes Tüllensystem zur Aufnahme von metrischen Steckverbindern, Keystone-Modulen, Schlauchverschraubungen, Druckausgleichselementen etc.
Durch den Einsatz des modularen Adapter-Systems wird die Kabeleinführung zum Hybridsystem. Konfektionierte sowie nicht konfektionierte Leitungen bzw. Schl?uche k?nnen eingeführt werden und zeitgleich dient das System als Schnittstelle für Steckverbinder.
Die aus Elastomer gefertigten Tüllen des Adapter-Systems mit einem Korpus aus Polyamid fügen sich ideal in bestehende icotek Kabeleinführungsleisten, wie z. B. KEL-U, KEL-ER, KEL-FG und KEL-QUICK ein und erfüllen je nach Tülle die Schutzklasse IP54 bzw. IP65 / IP66.
Adaptertüllen AT-KS-AK / AT-KS – Die Vielfalt der Keystone-Integration
Die Adaptertüllen AT-KS basieren auf der KT Kabeltülle gro?, die Adaptertüllen QT-AT-KS auf der QT Kabeltülle gro?. Der integrierte Polyamidkorpus erm?glicht das Einrasten von allen Modulen, die auf dem Keystone-System basieren, z.B. USB, RJ45, HDMI und ca. 70 weitere Keystone-Module. Per Snap-in-Montage k?nnen die Keystone-Module in die Adaptertülle eingerastet werden.
Adaptertülle für Keystone Module auch mit Schutzklappe!
Kommt ein vormontiertes Keystone Modul nicht direkt zum Einsatz, bietet die Abdeckklappe der Adaptertüllen AT-KS-AK / QT-AT-KS-AK mit integrierter Dichtung einen sicheren Schutz vor Spritzwasser und Staub (IP54).
übersicht Keystone-Module (PDF)IMAS-CONNECT? Adapterl?sungen für 3A / 4A Steckverbinder
Die AT-HA Adaptertülle ist Teil des modularen Adaptersystems IMAS-CONNECT? und erm?glicht die direkte Inte-gration von 3A- oder 4A-Steckereins?tzen in eine Adaptertülle – ohne zus?tzlichen Geh?useausbruch.
Die Adapterüllen sind neben den icotek Einsatzsets 3A bzw. 4A auch kompatibel mit zahlreichen anderen Einsatz-Herstellern (Harting, Ilme, Phoenix Contact, TE Connectivity, Weidmüller, Lapp, Amphenol, Molex, RS Pro, ...).
Bei beengten Platzverh?ltnissen bietet icotek mit der einreihigen teilbaren Kabeleinführung MIS mit integriertem 3A / 4A Steckverbinder Anschluss eine kompakte Alternative.
Adaptertüllen AT-PP - Die Schnittstelle zur PushPull Anschlusstechnik
Die Adaptertüllen AT-PP basieren auf der KT Kabeltülle gro?, die Adaptertüllen QT-AT-PP auf der QT Kabeltülle gro?. Es k?nnen durch die anschraubbaren Anbaugeh?use alle Module der Kategorie "compact", die auf dem PushPull System basieren, in die Tülle eingesetzt werden.
übersicht PushPull-Module (PDF)
Adaptertülle AT-FL – passend für M23 Vierkantflansche
Die Adaptertüllen AT-FL basieren auf der KT Kabeltülle gro?, die Adaptertüllen QT-AT-FL auf der QT Kabeltülle gro?. Es k?nnen alle Vierkantflansche, die die Ma?e 19,8 x 19,8 mm (M23) aufweisen, mit eingebunden werden.
Die Adaptertülle AT-FL erfüllt Schutzarten bis IP65 (in Abh?ngigkeit des angeschraubten Flansches und angeschlossenen Steckverbinders).
Adaptertüllen AT-M / AT-K-M – Die Schnittstelle zu Rundsteckverbindern & Co.
Die Adaptertülle AT-K-M basiert auf der Kabeltülle KT klein, die Adaptertülle QT-AT-K-M auf der Kabeltülle QT klein. Es k?nnen z.B. Pneumatik-Schott-Steckverbindungen, zahlreiche Rundsteckverbinder und Druckausgleichselemente direkt mit in die Kabeleinführung integriert werden.
Die Adaptertülle AT-M ist auf Basis der KT Kabeltülle gro? aufgebaut, die Adaptertülle QT-AT-M auf Basis der QT Kabeltülle gro?. Signal-, Daten-, Leistungs- oder Hybridsteckverbinder lassen sich je nach Anforderung einfach in das Gewinde einschrauben. Zum Verschlie?en der AT-M sind Verschlussschrauben erh?ltlich.
Die AT-B Blindtülle sowie die QT-AT-B Blindtülle haben einen einseitig vollst?ndig geschlossen Polyamidkorpus. Hier k?nnen Sonderbohrungen vorgenommen bzw. auch kleinere Flanschbuchsen (z.B. für Hybrid-Ger?testeckverbinder) angebracht werden.
