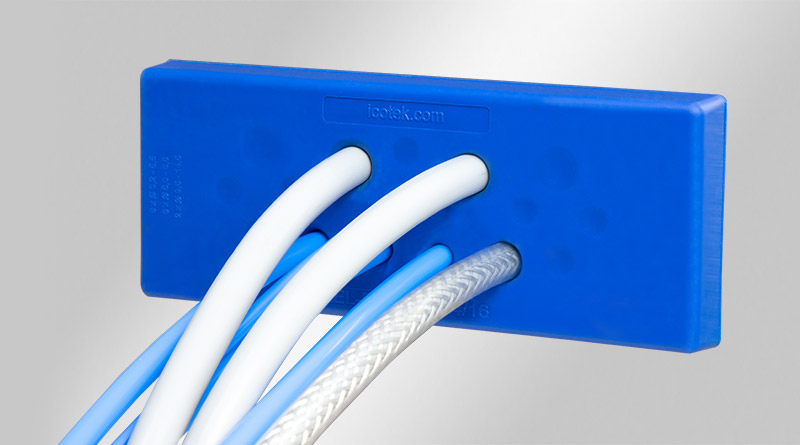

新款電纜引入底板KEL-DPU-HD專為安裝在食品加工和包裝機器上而開發。在根據衛生設計規范進行開發期間，確保了電纜引入底板的可見側沒有灰塵收集凹槽，且表面非常光滑 (Ra = 0,421 μm, ISO 4287)。外輪廓的半徑為 6 毫米，而不是所需的 3 毫米。此外，KEL-DPU-HD使用符合FDA標準的彈性橡膠，滿足食品認證1935/2004/EG和（EU）10/2011。信號顏色藍色確保清晰的視覺顏色識別。
KEL-DPU-HD引入底板可用于在狹小空間內，布線和密封多根不帶連接器的電纜（直徑范圍在3.2 mm至20.5 mm），防護等級高達IP66/IP68**等級。KEL-DPU-HD的特點是具有堅固的框架，從而提升了布線線纜的應力釋放。
KEL-DPU-HD 24完全匹配24芯標準工業連接器的開孔尺寸。電纜引入底板可以從機柜內部通過螺絲固定，或者直接卡入開孔處。
| IP防護等級（EN 60529） | IP54, IP55, IP64, IP65, IP66, IP67, IP68 |
| 阻燃等級 | UL94-HB |
| 溫度 | -40 C° 到 80 C° |
| 材料 | 合成橡膠 底架: 聚丙烯 |
| 安裝形式 | 用螺釘固定, 卡入 |
| 屬性 | 無硅, 防油防塵, 更高耐腐蝕性, 無鹵 |
| 訂貨號 | 73940 |
| EAN | 4251269324260 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 卡入 |
| 電纜的數量 | 13 |
| 電纜的最大直徑 | 20.5 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 顏色 | 藍色 (類似RAL 5005) |
| 表面粗糙度（ISO 4287） | Ra = 0,421 μm |
| 開孔尺寸 | 112 × 36 mm |
| 線 | M4 |
| 適用最小壁板厚度 | 1.5 mm |
| 適用最大壁板厚度 | 2 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 4 mm |
| 對于電纜直徑 | 10 x 3.2 - 6.3 mm 3 x 16 - 20.5 mm |
| 訂貨號 | 73944 |
| EAN | 4251269324277 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 卡入 |
| 電纜的數量 | 14 |
| 電纜的最大直徑 | 10.5 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 顏色 | 藍色 (類似RAL 5005) |
| 表面粗糙度（ISO 4287） | Ra = 0,421 μm |
| 開孔尺寸 | 112 × 36 mm |
| 線 | M4 |
| 適用最小壁板厚度 | 1.5 mm |
| 適用最大壁板厚度 | 2 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 4 mm |
| 對于電纜直徑 | 5 x 3.2 - 6.3 mm 2 x 4 - 7.5 mm 3 x 5.5 - 10.5 mm 1 x 8 - 12.5 mm 3 x 12 - 16.2 mm |
| 訂貨號 | 73936 |
| EAN | 4251269324284 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 卡入 |
| 電纜的數量 | 16 |
| 電纜的最大直徑 | 14.5 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 顏色 | 藍色 (類似RAL 5005) |
| 表面粗糙度（ISO 4287） | Ra = 0,421 μm |
| 開孔尺寸 | 112 × 36 mm |
| 線 | M4 |
| 適用最小壁板厚度 | 1.5 mm |
| 適用最大壁板厚度 | 2 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 4 mm |
| 對于電纜直徑 | 8 x 3.2 - 5.5 mm 6 x 5 - 8.5 mm 2 x 9.5 - 14.5 mm |
| 訂貨號 | 73932 |
| EAN | 4251269324291 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 卡入 |
| 電纜的數量 | 16 |
| 電纜的最大直徑 | 16.2 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 顏色 | 藍色 (類似RAL 5005) |
| 表面粗糙度（ISO 4287） | Ra = 0,421 μm |
| 開孔尺寸 | 112 × 36 mm |
| 線 | M4 |
| 適用最小壁板厚度 | 1.5 mm |
| 適用最大壁板厚度 | 2 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 4 mm |
| 對于電纜直徑 | 2 x 3.2 - 6.3 mm 9 x 4 - 7.5 mm 1 x 5.5 - 10.5 mm 1 x 8 - 12.5 mm 3 x 12 - 16.2 mm |
| 訂貨號 | 73934 |
| EAN | 4251269324307 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 卡入 |
| 電纜的數量 | 17 |
| 電纜的最大直徑 | 12.5 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 顏色 | 藍色 (類似RAL 5005) |
| 表面粗糙度（ISO 4287） | Ra = 0,421 μm |
| 開孔尺寸 | 112 × 36 mm |
| 線 | M4 |
| 適用最小壁板厚度 | 1.5 mm |
| 適用最大壁板厚度 | 2 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 4 mm |
| 對于電纜直徑 | 4 x 3.2 - 6.3 mm 2 x 4 - 7.5 mm 1 x 5.5 - 10.5 mm 10 x 8 - 12.5 mm |
| 訂貨號 | 73938 |
| EAN | 4251269324314 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 卡入 |
| 電纜的數量 | 20 |
| 電纜的最大直徑 | 10.5 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 顏色 | 藍色 (類似RAL 5005) |
| 表面粗糙度（ISO 4287） | Ra = 0,421 μm |
| 開孔尺寸 | 112 × 36 mm |
| 線 | M4 |
| 適用最小壁板厚度 | 1.5 mm |
| 適用最大壁板厚度 | 2 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 4 mm |
| 對于電纜直徑 | 12 x 3.2 - 5.5 mm 8 x 5 - 10.5 mm |
| 訂貨號 | 73930 |
| EAN | 4251269324321 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 卡入 |
| 電纜的數量 | 21 |
| 電纜的最大直徑 | 12.5 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 顏色 | 藍色 (類似RAL 5005) |
| 表面粗糙度（ISO 4287） | Ra = 0,421 μm |
| 開孔尺寸 | 112 × 36 mm |
| 線 | M4 |
| 適用最小壁板厚度 | 1.5 mm |
| 適用最大壁板厚度 | 2 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 4 mm |
| 對于電纜直徑 | 1 x 3.2 - 6.3 mm 14 x 4 - 7.5 mm 4 x 5.5 - 10.5 mm 2 x 8 - 12.5 mm |
| 訂貨號 | 73942 |
| EAN | 4251269324338 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 卡入 |
| 電纜的數量 | 32 |
| 電纜的最大直徑 | 6.3 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 顏色 | 藍色 (類似RAL 5005) |
| 表面粗糙度（ISO 4287） | Ra = 0,421 μm |
| 開孔尺寸 | 112 × 36 mm |
| 線 | M4 |
| 適用最小壁板厚度 | 1.5 mm |
| 適用最大壁板厚度 | 2 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 4 mm |
| 對于電纜直徑 | 32 x 3.2 - 6.3 mm |
