KVT 80|6 gy
| 訂貨號 | 45237 |
| EAN | 4251269311376 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 24 |
| 電纜的最大直徑 | 17 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 外徑 | 100 mm |
| 安裝高度 | 16 mm |
| 公制孔尺寸 | M80 |
| 圓形開孔尺寸 | 80 mm |
| 用穿芯安裝 | 6 x KT 小 |

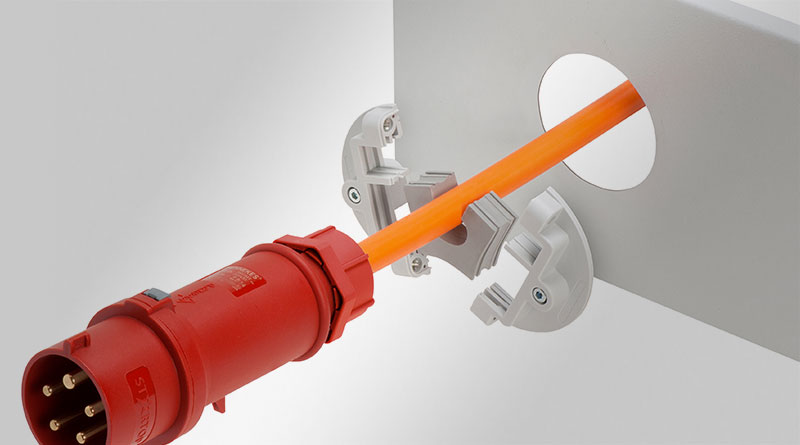

KVT 80 | 可分式電纜格蘭頭
適用于帶連接器的電纜, M80 / IP54 / UL type 12
KVT 80可分式電纜格蘭頭設計用于對帶有連接器的電纜進行布線和密封。 同時不帶端子或連接器的電氣，氣動或液壓管線以及波紋管也可以輕松布線（例如引入控制面板，機柜或機械設備），并滿足IP54 / UL type 12防護等級。

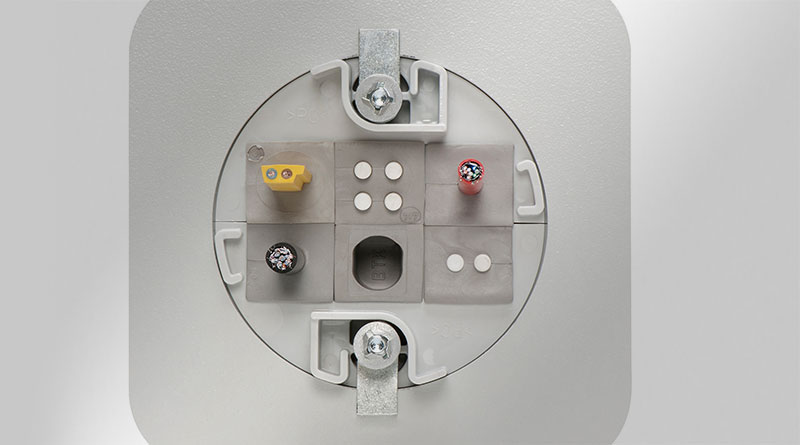

通過用提供的螺釘組裝框架，穿芯可在布線的電纜上提供足夠的壓力，從而獲得較高的應力釋放效果。通過使用多孔穿芯，一根電纜格蘭頭最多可布置24根電纜。 KVT 80可以安裝在1.5至10mm的機箱壁上。 產品包裝包含扁平橡膠墊圈。
注意：
將KVT 80安裝在鈑金上時，建議使用以下扭矩值：
1.5mm薄板= 1 Nm | 2-10mm薄板= 1.5 Nm
規格
| IP防護等級（EN 60529） | IP54 |
| UL Type (UL 50E) | UL Type 12 |
| 阻燃等級 | UL94-V0, 自熄滅 |
| 溫度 | -30 C° 到 100 C° |
| 材料 | 聚碳酸酯 |
| 安裝形式 | 用螺釘固定 |
| 屬性 | 無硅, 無鹵 |
產品優勢
- 適用于帶連接器以及標準電纜的路徑規劃
- 有端頭的電纜組件的品質得以延續
- 系統升級改造和維護變得簡單快速
- 高安裝密度，廣泛的框架和穿芯型號可供選擇
- 可以輕松快速安裝
- 按照 EN 62444標準消除電纜所受應力
產品類型和尺寸
KVT 80|6 bk
| 訂貨號 | 45238 |
| EAN | 4251269311383 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 24 |
| 電纜的最大直徑 | 17 mm |
| 顏色 | 黑色 |
| 外徑 | 100 mm |
| 安裝高度 | 16 mm |
| 公制孔尺寸 | M80 |
| 圓形開孔尺寸 | 80 mm |
| 用穿芯安裝 | 6 x KT 小 |
KVT 80|3 gy
| 訂貨號 | 45236 |
| EAN | 4251269311369 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 9 |
| 電纜的最大直徑 | 35 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 外徑 | 100 mm |
| 安裝高度 | 16 mm |
| 公制孔尺寸 | M80 |
| 圓形開孔尺寸 | 80 mm |
| 用穿芯安裝 | 2 x KT 小, 1 x KT 大 |
KVT 80|3 bk
| 訂貨號 | 45239 |
| EAN | 4251269311390 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 9 |
| 電纜的最大直徑 | 35 mm |
| 顏色 | 黑色 |
| 外徑 | 100 mm |
| 安裝高度 | 16 mm |
| 公制孔尺寸 | M80 |
| 圓形開孔尺寸 | 80 mm |
| 用穿芯安裝 | 2 x KT 小, 1 x KT 大 |
你還沒發現合適的產品嗎？
請使用易科智連產品搜索器
只需將穿芯裝配到電纜組件上
始終可以為您找到合適尺寸的電纜引入組件及匹配的電纜穿芯！
適用配件
KT 灰色
電纜穿芯, 灰色, IP66/IP68 / UL type 12/4X*標準
可分式電纜穿芯適用于直徑1-17和13-35 mm的電纜。適用于KEL電纜引入框架和KVT電纜鎖頭。
KT 多孔 灰色
多孔 / 特殊電纜穿芯, 灰色, IP54 / UL type 12標準
適用于電纜直徑 1 - 8 mm和特殊尺寸電纜。適用于KEL電纜引入框架和KVT電纜鎖頭。
KTMBS 灰色
多范圍電纜穿芯，用于KEL系統, 灰色, IP54 / UL type 12標準
新型KTMBS用于將預先端接的電纜引入到KEL系統中。KTMBS穿芯可以應用于直徑4至29 mm的大型電纜。
KT-DPF 灰色
多范圍塔形電纜穿芯, 灰色, IP54 / UL type 12標準
帶有多種孔徑的金字塔形狀的電纜穿芯適用于多種電纜直徑。通過扎帶提高電纜的應力釋放效果。
KT-SC
多范圍電纜穿芯, IP54 / UL type 12標準
適用于各種電纜尺寸的多孔徑電纜穿芯?？梢詫蝹€(gè)圓形膜剝掉，以適應電纜或軟管的特定直徑。
AT-M | AT-K-M
公制內螺紋適配穿芯 M5 - M25, IP65/IP66 / UL type 12標準
基于KT穿芯，帶有公制內螺紋的適配器穿芯。
AT-KS-AK
基于KT穿芯，用于安裝電纜接口的適配器穿芯，帶防護蓋，IP54 / UL type 12標準
所有基于基礎連接系統的適配器都可以簡單地引入。
